一、總則

1.技術要求

⑴    用LNG通過成套設備給LNG汽車提供動力燃料；

⑵    設備為室外安裝，整體采用撬裝結構，便于現場安裝，設備在生產廠內整體組裝、調試；

2.產品優勢

⑴   LNG氣源廣泛；

⑵   技術成熟，LNG站運營經驗豐富，售后服務先進；

⑶   運營成本低，設備工作功率約為30KW;

⑷   占地面積小，投資少。

二、 設備描述

1.    設備原理

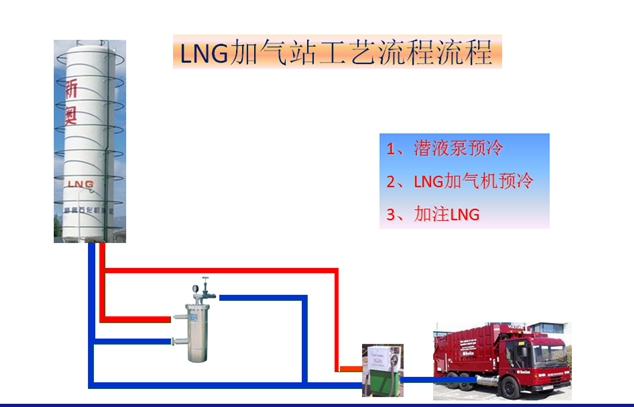

    LNG加液站的主要工作過程是將LNG低溫儲罐內的液體經低溫潛液泵加壓后，通過管線輸送至LNG加液機，經過計量后加注至以LNG為燃料的車輛內。

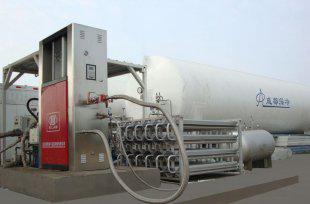

    本設計采用撬裝式，即將低溫儲罐、增壓汽化器、管道、控制閥門、低溫潛液泵、泵池以及加注系統等集中安裝在撬裝上。該站具有以下特點：

⑴   高度集中、一體化設計，占地面積�。含F場安裝量小，投入使用快；

⑵   撬裝設計，便于運輸和轉移，具有良好的機動性；

⑶   關鍵部件采用進口原裝件，電氣儀表系統按防爆設計，安全可靠；

⑷   工藝管線短，預冷時間短，加注速度快；

⑸   PLC全自動控制，人機界面良好，操作方便。

為了系統安全，保證減少防爆電氣件的使用，降低成本，控制柜獨立于撬塊外，安裝在安全區域的控制房中，符合國家規范要求。

2.    主要技術參數及指標

三、 LNG撬塊

    LNG撬裝包括以下主要工藝設備：

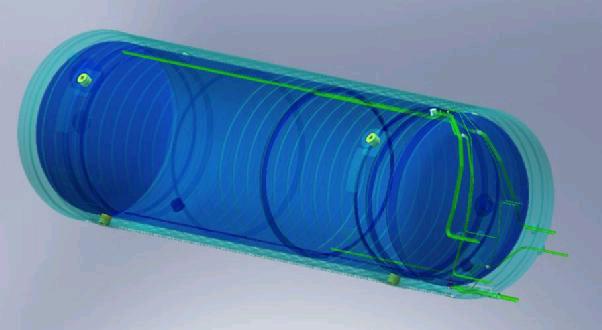

1.   儲存設備

LNG儲罐一臺，工作壓力1.2MPa，容積60m3。采用臥式高真空多層纏繞絕熱，雙層結構，內筒為06Cr19Ni10奧氏體不銹鋼，外筒為Q345R容器板材制造，內外筒之間采用纏繞并抽高真空絕熱。最大的危險性在于真空破壞，絕熱性能下降。從而使低溫深冷儲存的LNG因受熱而氣化，儲罐內壓力劇增，此時安全放散閥自動開啟，通過集中放散管釋放壓力；其次可能的危險性還有儲罐根部閥門之前產生泄漏，如儲罐進出液管道或內罐泄漏，若內罐泄漏，此時爆破片就會打開，從而降低內外的壓力，不會引發儲罐爆裂，且這些事故發生概率很小。

儲罐性能技術參數：

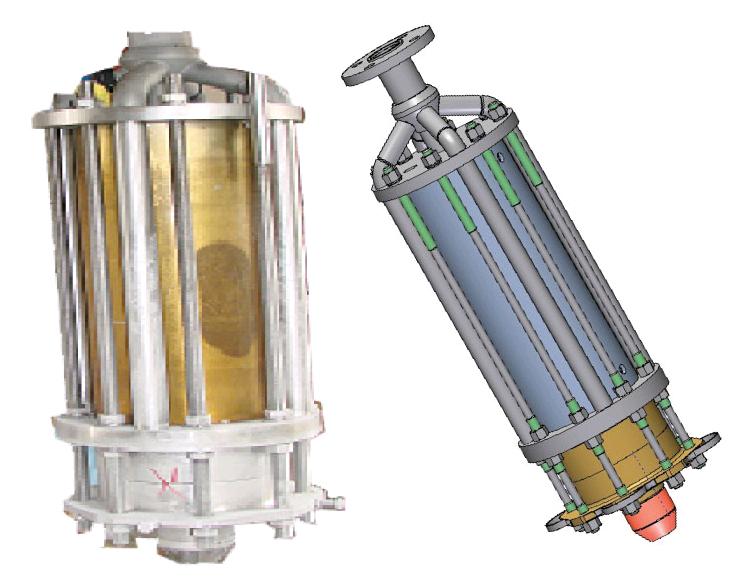

 2.  LNG低溫泵及泵池

LNG低溫泵包括泵體和泵池兩部分，泵體為浸沒式兩級離心泵，整體浸入泵池中，無密封件，所有運動部件由低溫液體冷卻和潤滑。LNG低溫泵由一臺變頻器控制。根據LNG燃料加注泵的性能曲線對LNG 低溫泵進行選型為美國ACD公司生產的浸沒式兩級離心泵，這是一種LNG加氣站通用的低溫液體泵，利用低溫液體實現自身潤滑，所以結構簡單，易于維護，其突出特點：一是變頻設計，適合于加氣站這樣的多工況條件使用，二是其技術參數易于滿足LNG加氣站的設計設計參數，因此在LNG汽車加氣站的設計中被廣泛采用。進口壓頭小、具有防氣蝕功能、穩定性好、安全性能高，節能效果顯著、檢修維護簡便等特點。

主要特點：

² 泵體和電機完全浸沒在介質中，從而杜絕了產品損失，并保證了泵的快速啟動；

² 真空絕熱套（泵池）使冷損降至極限，創造了安全的工作條件；

² 無密封及浸潤型設計使維護要求降至最低；

² 直立型的設計使泵運轉更穩定，運轉壽命更長；

² 可變頻調速的電機（可選）擴展了泵的工作范圍。

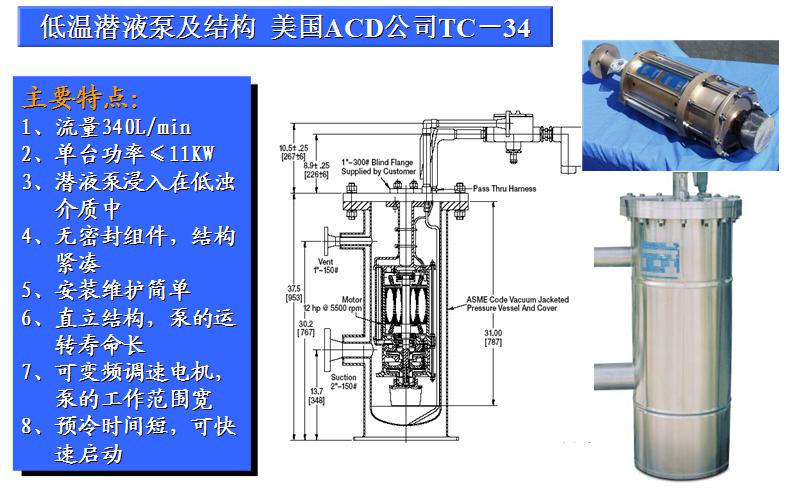

美國ACD公司生產的TC-34低溫潛液泵主要參數表

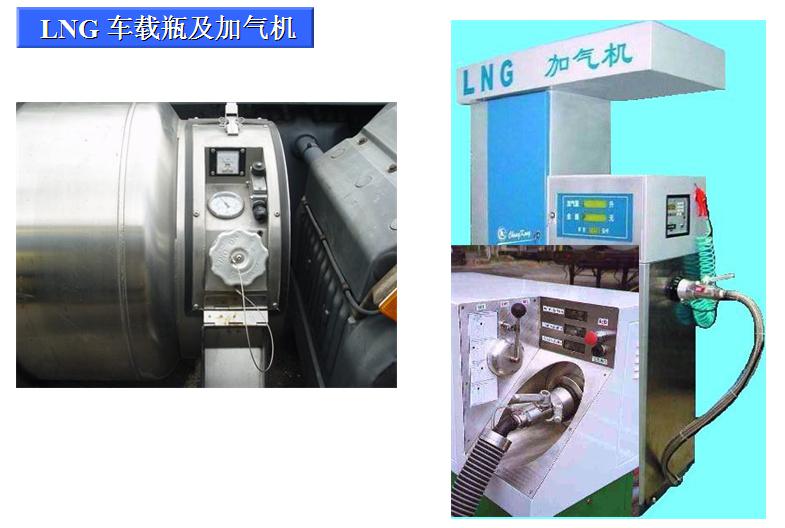

3.  LNG加液機

（1） LNG加液機功能

LNG加注機主要任務是完成對車載氣瓶的加氣及計量，在加氣過程中完成對管路、流量計中的殘存氣體的排空和預冷控制；發出對低溫泵的啟停、調壓的控制的命令信號；完成對加氣量和回氣量的準確計量、顯示、結算；完成對各種運行參數的采集、顯示、控制，同時具有對加氣量、計量方式等的設定及與站控系統的通訊等功能。同時可以顯示加氣流量，計量，總累等參數。

（2）  LNG加氣機的主要特點：

1) 具有非定量加氣和預置定量加氣功能，具有體積加氣和質量加氣選擇功能；

2) 本安和防爆設計，安全可靠

3) 加氣軟管設有拉斷保護裝置，拉斷現象出現時系統轉入保護狀態，無低溫液體和氣體流出；

4) 采用獨立的計量控制系統;

5) 具有壓力、溫度補償功能，計量精度通過相關部門認證；

6) 非定量加氣時以流速或壓力參數控制自動停泵；

7) 有掉電時數據保護、數據延長顯示及重復顯示功能，停電也可交班。

8) 選用高亮度液晶顯示屏，字體清晰醒目。

9) 采用自動控制低溫閥門，304不銹鋼管；

10) 選用進口質量流量計，單套加氣機選用2臺流量計，實現液體加注、回氣的計量功能，實現精確計量的目的。加氣槍選用優質產品，功能安全可靠。

11) 加氣機面板采用不銹鋼，包括所有必要的計量元件、閥門、安全裝置，具有顯示計量結果和售氣量功能，即加氣量、金額、單價等，這些數據可以通過通訊接口傳送給控制系統的上位機，進而實現數據的遠程采集和管理。

12) 具有班累計功能提高交班效率，保證累計數據真實可靠。有掉電時數據保護、數據延長顯示及重復顯示功能，停電也可交班。具有完善的數據傳輸軟件可與計算機管理系統實現通訊及控制。

13) 加氣槍可以連續加氣而不會出現槍頭與加氣口凍結、密封失效等導致LNG外泄等故障現象。加氣時能自動識別車用鋼瓶是否充滿，并能自動停機。

14) 采用全真空模塊設計：所有管線采用真空設計,最大程度減少系統BOG.

15) 操作易簡單，一鍵即可完成預冷、加液功能，加注機根據設定條件自動判定加液結束；

16) 充分利用質量流量計的溫度壓力自動補償功能，計量精度更高；

17) 加注機電控箱采用全封閉工藝，有效防止了電氣控制系統受潮短路或老化。

18) 具有定氣量、定金額加液的功能；

19) 加注完畢后，加液機上的打印機自動打印出小票；

20) 選裝配套上位機軟件后，可以實現數據查詢和統計，系統監控等功能；

21) 具備IC卡功能、有防爆小票打印機和整機防爆功能。

22) 加氣機預裝緊急停車（ESD）控制按鈕。

主要參數表
